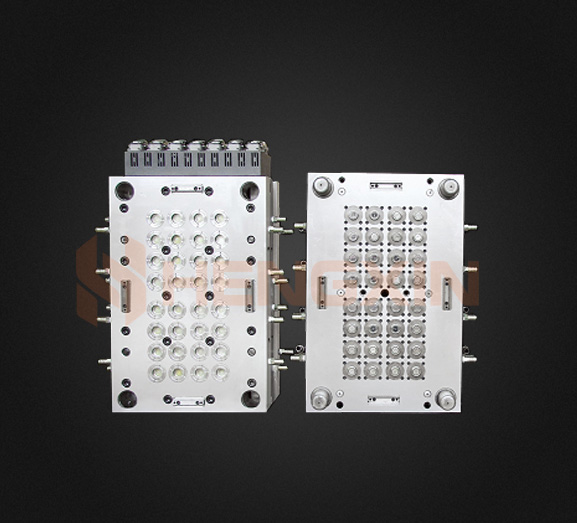

A linha de partição também é chamada de linha de partição, que depende principalmente dos requisitos de design e aparência do produto, mas também considera
se o processamento é viável e a posição do molde para acompanhar a cola. Não importa como o produto plástico é dividido, haverá marcas de linha de separação mais óbvias. Por outro lado, você pode conhecer a estrutura do molde olhando para a linha de partição. Os seguintes Recursos do Dragon informam como determinar a linha de partição:
Determinação da linha de partição.
Antes de projetar a superfície de partição, a forma e a posição da linha de partição na peça de plástico devem primeiro ser determinadas. Quando a direção de abertura do molde é determinada, é mais fácil determinar a linha de partição. Como a projeção da linha de partição na direção de abertura do molde coincide com a linha de contorno externa da projeção da peça de plástico nessa direção, uma linha reta paralela à direção de abertura do molde pode ser usada para mover ao longo da linha de contorno externa do projeção do objeto e encontrar Mostrar a interseção da linha com a superfície do objeto em cada posição.
(1) A linha reta cruza a superfície do objeto em um ponto, então este ponto é o ponto na linha de partição.
(2) A linha reta intercepta a superfície do objeto em um segmento de linha reta, então qualquer ponto neste segmento de linha reta pode ser usado como um ponto na linha de partição e determinar especificamente qual ponto é o ponto na linha de partição. Geralmente, é o ponto adjacente. A conexão do ponto mais curto é o princípio. Ele também pode ser determinado interativamente.
(3) A linha reta intercepta o objeto em vários pontos e vários segmentos de linha reta, indicando que a interseção do cone de abordagem global e a direção de abertura do molde é 0, portanto, a extração do núcleo é projetada nesta área e a linha de partição deve ser determinada de acordo com a forma e o tamanho do puxador do núcleo .
